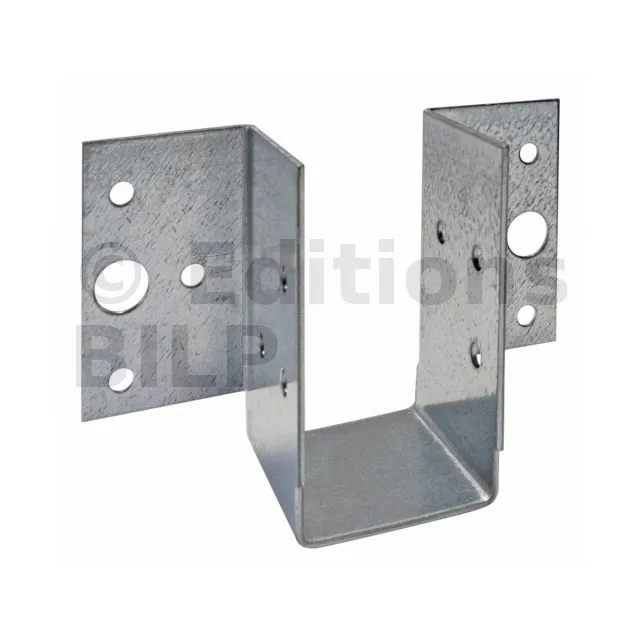

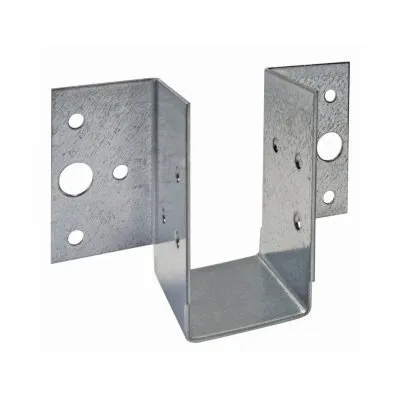

Sabots à ailes extérieures, gamme MF, pour Mini fixe panne
Le mini fixe panne de Simpson est idéal pour la construction dans les petites sections.
Sabots à ailes extérieures, gamme MF, pour Mini sabot de panne
Le mini fixe panne MF est idéal pour la réalisation de planchers légers, de faux plafonds, de structures verticales, de terrasses.
Caractéristiques :
Déclarations de performance :FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 mm.

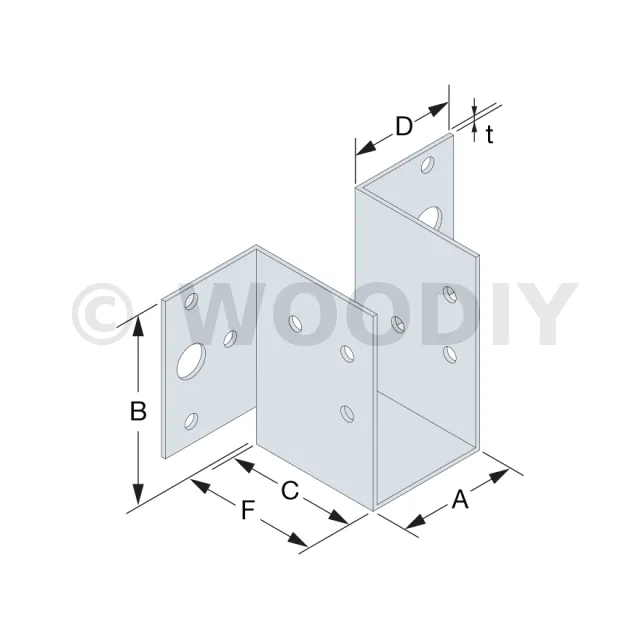

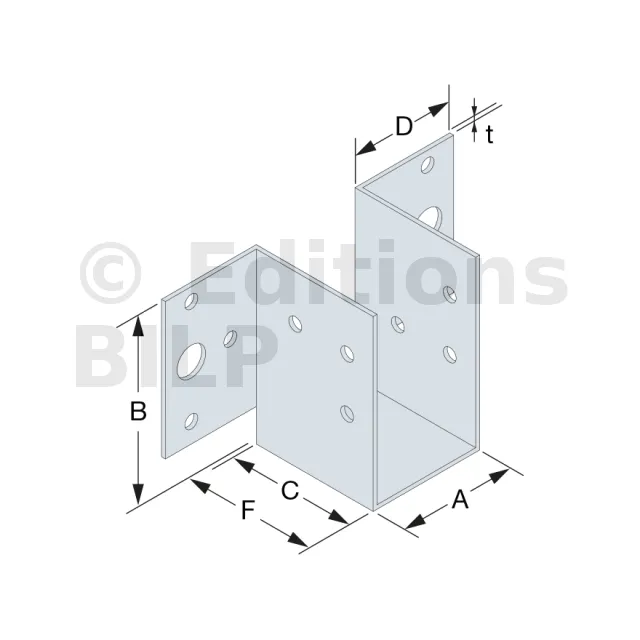

Dimensions
| Dimensions poutre | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur | |||||||||||
| Références | Min. | Max. | A | B | C | D | F | t | Ø5 [mm] | Ø11 [mm] | Ø5 [mm] |
| MF165/38/1.5 | 64 | 95 | 38 | 63.5 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF180/38/1.5 | 71 | 107 | 38 | 71 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF200/38/1.5 | 81 | 122 | 38 | 81 | 45 | 35 | 46.5 | 1.5 | 8 | 2 | 6 |
| MF165/50/1.5 | 58 | 86 | 50 | 57.5 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF180/50/1.5 | 65 | 98 | 50 | 65 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF200/50/1.5 | 75 | 113 | 50 | 75 | 45 | 35 | 46.5 | 1.5 | 8 | 2 | 6 |
| MF180/60/1.5 | 60 | 90 | 60 | 60 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF200/60/1.5 | 70 | 105 | 60 | 70 | 45 | 35 | 46.5 | 1.5 | 8 | 2 | 6 |

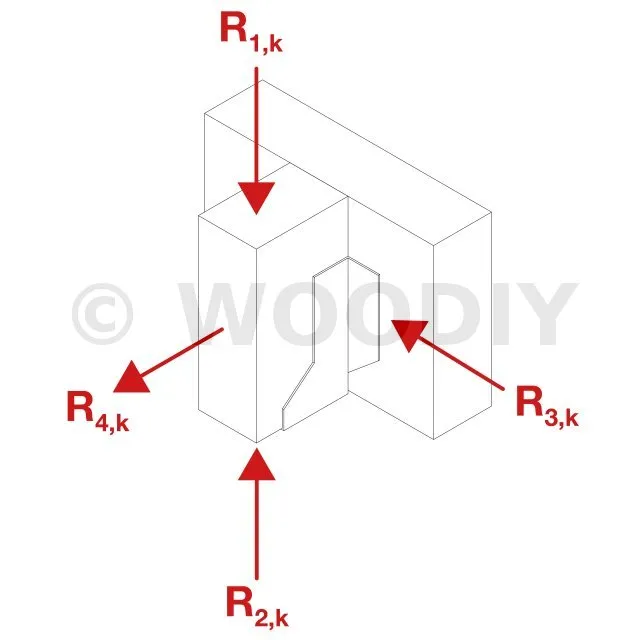

Valeurs caractéristiques - Solive sur poutre - Clouage total
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||
|---|---|---|---|---|---|---|
| Porteur | Porté | R1.k | R2.k | |||
| Références | Qté | Qté | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 |
| MF165/38/1.5 | 6 | 6 | 5.3 | - | 3.7 | - |
| MF180/38/1.5 | 6 | 6 | 5.3 | - | 3.7 | - |
| MF200/38/1.5 | 8 | 6 | 6.9 | - | 3.7 | - |
| MF165/50/1.5 | 6 | 6 | 4.6 | - | 3.7 | - |
| MF180/50/1.5 | 6 | 6 | 4.6 | - | 3.7 | - |
| MF200/50/1.5 | 8 | 6 | 6.3 | - | 3.7 | - |
| MF180/60/1.5 | 6 | 6 | 4 | 6.2 | 3.7 | 4.9 |
| MF200/60/1.5 | 8 | 6 | 5.7 | 8.6 | 3.7 | 4.9 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur porté :
- Pointes annelées CNA Ø4.0 x 35 ou CNA Ø4.0 x 50 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø4.0 x 35 ou CNA Ø4.0 x 50 mm.
- Tirefonds ou boulons Ø10 mm.
Support béton :
- Ancrage mécanique : WA M10-78/5.
- Ancrage chimique : tige filetée Ø10 mm : LMAS M10-120/25 avec résine AT-HP.
Support métal :
- Boulons Ø10 mm.

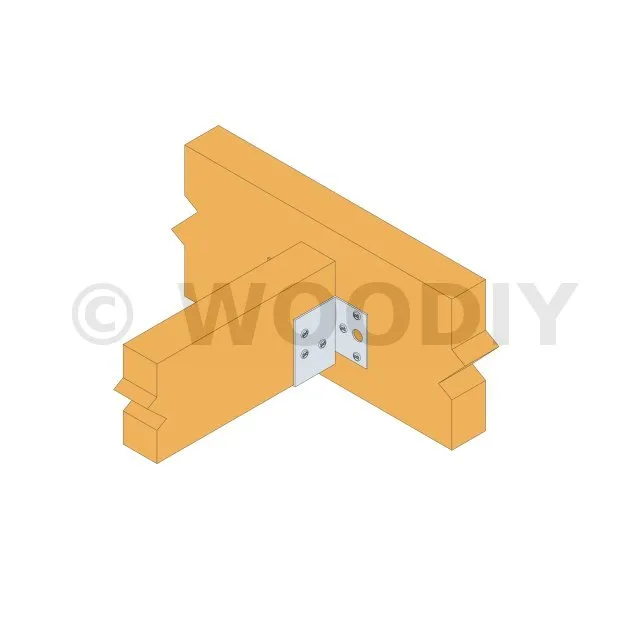

Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Avantages :
- Encombrement faible : Ces sabots sont conçus pour optimiser l’espace, permettant une installation discrète et efficace même dans les espaces restreints.
- Adapté aux petites sections : Parfaits pour les structures nécessitant des sections réduites, ces sabots assurent une stabilité optimale.
- Largeurs au choix selon les plages indiquées : Disponibles en différentes largeurs pour s’adapter aux exigences spécifiques des projets.
- Durabilité et fixation : Ces sabots sont conçus pour offrir une durabilité exceptionnelle grâce à leur compatibilité avec les systèmes de fixation par boulons et scellement. Leur conception garantit une longue durée de vie et une résistance optimale aux charges.
Applications
Ces sabots sont conçus pour diverses applications dans la construction et la rénovation :
- Solivettes : Assurent une fixation solide et durable.
- Pannes : Permettent une meilleure distribution des charges.
- Faux plafonds : Offrent un support discret et efficace.
- Planchers : Garantissent une stabilité structurelle accrue.
- Terrasses : Parfaits pour la fixation des structures de terrasse.
- Greniers : Optimisent l’utilisation de l’espace disponible.
- Étagères de garage : Assurent une fixation robuste et durable pour les rangements lourds.
